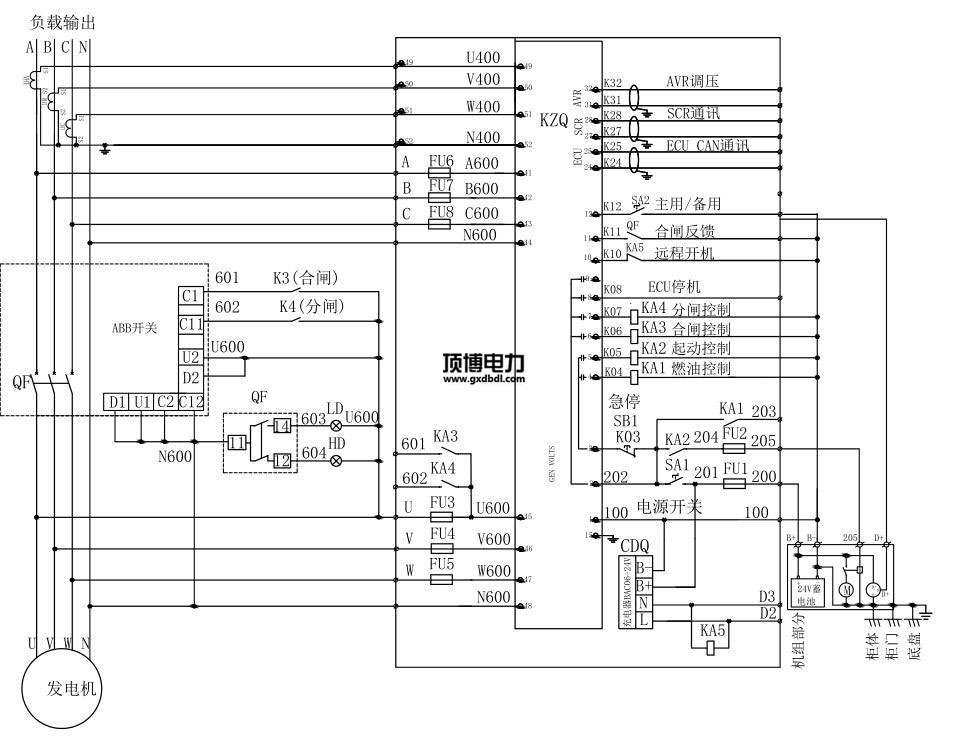

580KW重油火力发伺服电动机并机柜电缆线电气成套图基本原理：由充值器AC220V/DC24V，提供了火力发伺服电动机操纵器用到模拟输入电DC24V。火力发伺服电动机发动后由KA5学习交流220V后面继家用电嚣模拟输入的发动讯号。重油火力发伺服电动机操纵器确认讯号电路开关把火力发伺服电动机的直流相电压、相电压，频段，转数等火力发伺服电动机的各种各样技术指标讯号回访到操纵器，由操纵器释放消息。   当重油并网发交流接触器进行后，把电邮到按钮柜上部的主母排。设定器借助操作软件视频监控超过一定的情况进行气油设定，起步设定，借助DC24V继电气产品输入数据。并网发交流接触器设定器借助额定电阻值污染数据监测电路，污染数据监测到足够负荷电开关按钮进行额定电阻值，设定器借助KA3继电气产品输入重分闸数据，合上主按钮断路，负荷电开关按钮重分闸后重分闸标识灯亮。当设定操作软件可以分闸的是，借助KA6分闸继电气产品输入分闸数据，主按钮负荷电开关按钮分闸，负荷电开关按钮分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主转换开关柜
顺序号	分类	产品型号的规格	政府部门	占比	产家
1	全能式的框架高压	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带发直流电汽轮汽车发电机操作器	HGM9510	只	2	众智
3	整流电压传感器	BAC06A	只	2	众智
4	微型前面继电嚣	HH52P    DC24V	只	8	正泰
5	大型中保险丝设备	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	网络交通信号灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	等电位连接铜排	TMY-60*6	米	2	国优
13	绝缘性子	弧形，桔红色，M10	只	12	海坦
14	辅料		台	2	国优
