本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车发调速电发电装置发电装置电气安装箱的反应： 1、合理性的分销交流电。 2、省事对电线的升降操作使用。 3、有较高的人身安全卫生防水等级分，能客观的呈现控制电路的导通形态。

项目名称：656KW柴油机风能发直流电冷水机组单机配电箱主要元件明细清单
供电系统箱主要元器件封装申报单
数字序号	名称大全	型号查询型号规格	机关单位	量	服务商
1	塑壳空气开关	NXM-1250S/3300 1250A	台	1	正泰
2	风能发电动空气能机组调控器	HGM6110	只	1	众智
3	来发直流无刷电机转速比保持器	C2002	只	1	孚创
4	直流变压器电源线控制模块	DC24V	只	1	众智
5	小款其中继电气	HH54P    DC24V	只	2	正泰
6	中大型在期间继家用电器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

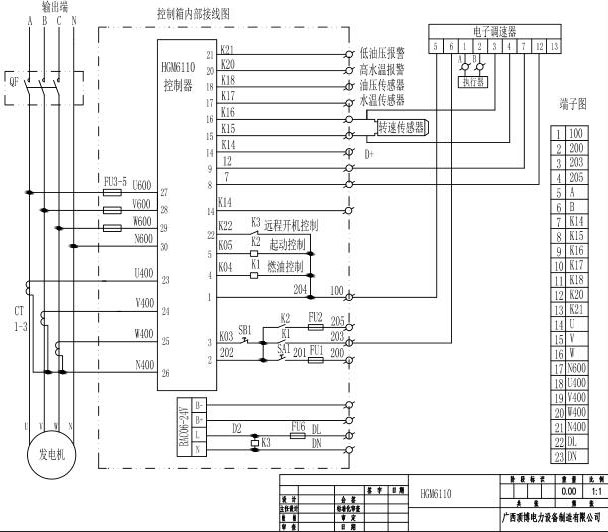

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.whsfxs.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
